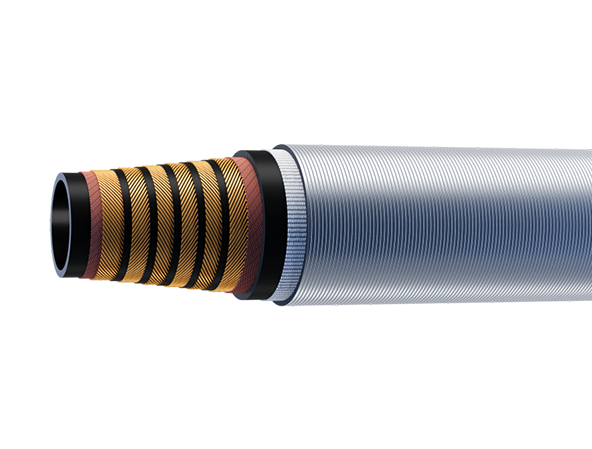

API 16C系列-柔性节流和压井软管

LT302
  • 应用范围：节流压井管汇等的柔性连接管线，在高压下输送含有硫化氢（H₂S）及其他危险气体的油气混合物及各种水基、油基、泡沫压井液等
  • 内层：HNBR
  • 内径类型：全流量
  • 增强层：多层缠绕的高强超柔钢丝或钢丝绳
  • 外胶层：耐高温、耐火合成橡胶（耐+704℃明火30分钟）
  • 外保护层：不锈钢铠装
  • 温度范围：-29℃~+121℃（-20℉~+250℉）
  • 执行标准：API Spec. 16C FSL0 FSL1 FSL2 FSL3 | ABS
  • 接头类型：整体由壬或整体法兰
API 16C系列-柔性节流和压井软管

详情参数

压力等级 内径 外径 工作压力 试验压力 最大爆破压力 最小弯曲半径 重量
PRESSURE LEVEL I.D. 0.D. W.P. P.P. Min. B.P. Min.B.R. Weight
psi in. mm psi psi psi mm kg/m
5000 2 95 5000 7500 11250 1000 7.9
3 126 5000 7500 11250 1200 13.1
4 163 5000 7500 11250 1400 18
5 193 5000 7500 11250 1600 27
7500 2 97 7500 11250 16875 1000 10
3 132 7500 11250 16875 1200 20.5
4 178 7500 11250 16875 1600 32
5 210 7500 11250 16875 1800 51.5
10000 2 105 10000 15000 22500 1200 12.3
3 123 10000 15000 22500 1600 30
3 1/2 160 10000 15000 22500 1600 35
5 180 10000 15000 22500 1800 62
15000 2 123 15000 22500 33750 1400 22
3 154 15000 22500 33750 1600 38
