API 7K系列-旋转钻井和减震软管

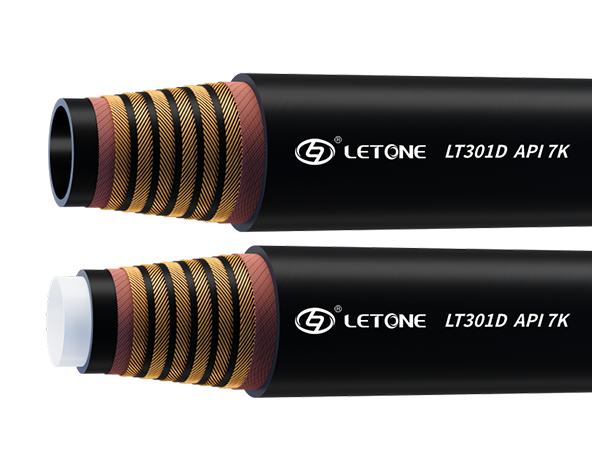

LT301 D
  • 应用范围：钻井、修井作业中立管上端与顶部驱动器/旋转装置之间和泵与立管下端之间的柔性连接，在石油钻探和勘探工作中以高压泵送泥浆
  • 内层：NR&SBR合成橡胶/HNBR/UPE/PTFE
  • 内径类型：全流量
  • 增强层：2-6层缠绕的高强超柔钢丝或钢丝绳
  • 外层：耐磨、耐天候合成橡胶
  • 温度范围：-20℃~+121℃（-4℉~+250℉）
  • 执行标准：API Spec. 7K FSL 1 FSL 2 | ABS
  • 接头类型：整体由壬或整体法兰
API 7K系列-旋转钻井和减震软管

详情参数

压力等级
PRESSURE LEVEL		 内径
I.D.		 外径
O.D.		 工作压力
W.P.		 试验压力
P.P.		 最⼩爆破压力
Min.B.P.
 最大弯曲半径
Min.B.R.		 重量
Weight
psi in. mm psi psi psi mm kg/m
1500
A级Grade A		 2 68 1500 2250 3750 800 4.3
2 1/2 84 1500 2250 3750 800 5.6
2000
B级Grade B		 2 68 2000 3000 5000 800 4.3
2 1/2 84 2000 3000 5000 800 5.6
3 97 2000 3000 5000 950 6.5
3 1/2 113 2000 3000 5000 1000 8.5
4 127 2000 3000 5000 1000 10.4
5 157 2000 3000 5000 1200 14.0
6 183 2000 3000 5000 1300 18.0
4000
C级Grade C		 2 72 4000 6000 10000 800 6.4
2 1/2 87 4000 6000 10000 800 8.7
3 102 4000 6000 10000 1000 11.1
3 1/2 119 4000 6000 10000 1200 14.4
4 132 4000 6000 10000 1200 16.0
5 162 4000 6000 10000 1400 24.5
6 194 4000 6000 10000 1500 33
5000
D级Grade D		 2 75 5000 7500 12500 800 6.4
2 1/2 90 5000 7500 12500 800 8.7
3 104 5000 7500 12500 1000 11.1
3 1/2 121 5000 7500 12500 1200 14.4
4 134 5000 7500 12500 1200 16.0
5 167 5000 7500 12500 1400 24.5
6 196 5000 7500 12500 1600 33
7500
E级Grade E		 2 77 7500 11250 18750 900 8.5
2 1/2 94 7500 11250 18750 1000 10.5
3 110 7500 11250 18750 1000 18.5
3 1/2 128 7500 11250 18750 1200 20
4 150 7500 11250 18750 1400 30
5 183 7500 11250 18750 1600 49
6 212 7500 11250 18750 1600 60
